JCD16型 “普军”片式有机导电聚合物固体电解质混合铝电容器

JCD16

铝电解电容应用指南-C

产品特性

•开路的失效模式；
•金属外壳封装，片式，重量轻，有极性；
•电性能优良，可靠性高，贮存稳定性好；
•125℃ 4000小时保证产品（高耐热、长寿命）；
•低ESR,耐大纹波电流，高耐压，（〜80V.DC）低漏电（0.01CV或3μA）产品；
•具有和导电性聚合物铝电解电容器同等的低温特性和频率特性；
•订货标准：JCD16G477M025E020；
•执行规范：QJ/PWV23021-2019。

性能尺寸参数表样品申请技术问答

尺寸编号	C	D	D8		F	G
类别温度范围	-55℃ – +125℃
静电容量差	±20%(100Hz/+20℃)
漏电流	I ≤ 0.01 CV或3(μA) 2 分值（任一大值以下）
损耗角正切(tan δ)	请参照特性一览表
耐久性	在在+125℃±2℃的情况下，在不超过额定电压的范围内重叠规定的额定波纹电流（见特性一览表），施加4000小时电压,恢复至常温后，应满足下述条件。
	静电容量变化			初始值±30%以内
	损耗角的正切(tan δ)			不大于初始标准值的200%
	等效串联电阻 (ESR)			不大于初始标准值的200%
	漏电流			不大于初始标准值
高温无负载特性	在+125℃±2℃的情况下，连续无负载放置2000小时，然后恢复至常温时，应符合上述耐久性的各项规定。（但有电压处理）
耐湿负荷	在+85℃±2℃, 85～90%RH的情况下，对电容施加额定电压2000小时，满足下列条件。
	静电容量变化			初始值±30%以内
	损耗角的正切 (tan δ)			不大于初始标准值的200%
	等效串联电阻(ESR)			不大于初始标准值的200%
	漏电流			初始标准值以下
焊接耐热性	通过回流焊焊接，恢复至常温后, 应满足下述各项规定。
	静电容量变化			初始值±10%以内
	损耗角的正切(tan δ)			不大于初始标准值
	漏电流			不大于初始标准值

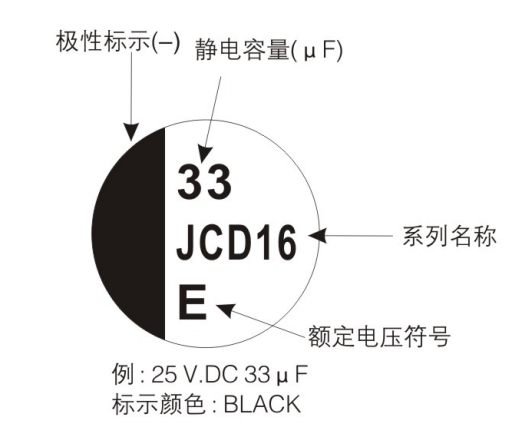

型号规格组成示例如下：JCD16G477M025E020

JCD16	G	477	M	025	E020
型号	外形尺寸	标称电容量	电容量允许偏差	额定电压	ESR值

混合铝电容器

额定电压符号

额定电压(V. DC)	符号
C	16
E	25
V	35
H	50
J	63
K	80

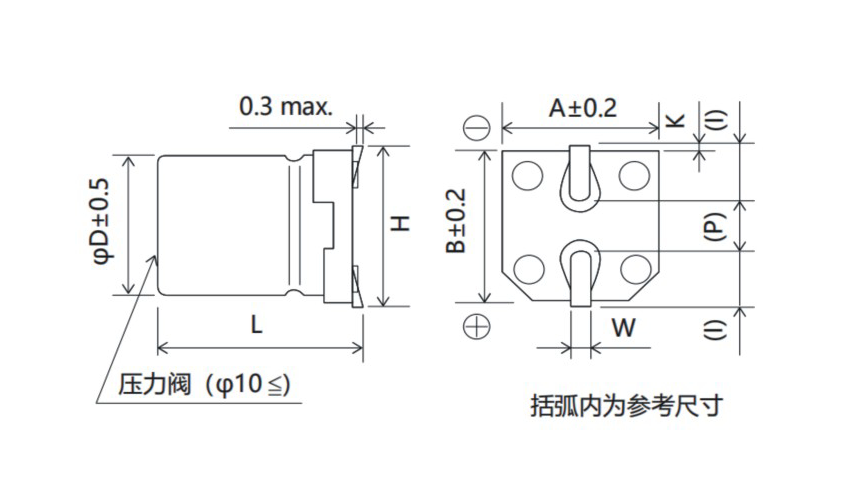

混合铝电容器尺寸

外观尺寸(单位：mm)

尺寸代码	Φ D	L	A,B	H max	I	W	P	K
C	5.0	5.8±0.3	5.3	6.5	2.2	0.65±0.1	1.5	0.35^+0.15_+0.20
D	6.3	5.8±0.3	6.6	7.8	2.6	0.65±0.1	1.8	0.35^+0.15_+0.20
D8	6.3	7.7±0.3	6.6	7.8	2.6	0.65±0.1	1.8	0.35^+0.15_+0.20
F	8.0	10.2±0.3	8.3	10	3.4	0.90±0.2	3.1	0.70±0.2
G	10.0	10.2±0.3	10.3	12.0	3.5	0.90±0.2	4.6	0.70±0.2

特性一览表

额定电压 (V. DC)	标称电容量 (μF)	产品尺寸(mm)		壳号	产品编码	交流纹波电流 max 100kHz (mA)	ESR max 100kHz (mΩ)	损耗角正切 max (%)	直流漏电流max (μA)		电容量变化范围 (%)		最大损耗角正切 (%)
额定电压 (V. DC)	标称电容量 (μF)	ΦD	L	壳号	产品编码	+25℃	+25℃	损耗角正切 max (%)	+25℃	+125℃	-55℃	+125℃	-55℃	+25℃	+125℃
16	22	5	5.8	C	JCD16C226M016E160	440	160	14	3.52	35.2	±40%	±50%	28	14	28
	33	5	5.8	C	JCD16C336M016E160	440	160	14	5.28	52.8	±40%	±50%	28	14	28
	47	5	5.8	C	JCD16C476M016E160	680	160	14	7.52	75.2	±40%	±50%	28	14	28
	47	6.3	5.8	D	JCD16D476M016E100	720	100	14	7.52	75.2	±40%	±50%	28	14	28
	56	5	5.8	C	JCD16C566M016E160	680	160	14	8.96	89.6	±40%	±50%	28	14	28
	56	6.3	5.8	D	JCD16D566M016E100	1040	100	14	8.96	89.6	±40%	±50%	28	14	28
	68	6.3	5.8	D	JCD16D686M016E100	1040	100	14	10.88	108.8	±40%	±50%	28	14	28
	68	6.3	7.7	D8	JCD16D8686M016E060	1120	60	14	10.88	108.8	±40%	±50%	28	14	28
	82	6.3	5.8	D	JCD16D826M016E100	1040	100	14	13.12	131.2	±40%	±50%	28	14	28
	100	6.3	5.8	D	JCD16D107M016E100	1040	100	14	16	160	±40%	±50%	28	14	28
	100	6.3	7.7	D8	JCD16D8107M016E060	1120	60	14	16	160	±40%	±50%	28	14	28
	120	6.3	7.7	D8	JCD16D8127M016E070	1360	70	14	19.2	192	±40%	±50%	28	14	28
	150	6.3	7.7	D8	JCD16D8157M016E060	1440	60	14	24	240	±40%	±50%	28	14	28
	180	6.3	7.7	D8	JCD16D8187M016E060	1440	60	14	28.8	288	±40%	±50%	28	14	28
	220	8	10.2	F	JCD16F227M016E054	1280	54	14	35.2	352	±40%	±50%	28	14	28
	270	8	10.2	F	JCD16F277M016E054	1600	54	14	43.2	432	±40%	±50%	28	14	28
	330	8	10.2	F	JCD16F337M016E054	1600	54	14	52.8	528	±40%	±50%	28	14	28
	330	10	10.2	G	JCD16G337M016E040	1600	40	14	52.8	528	±40%	±50%	28	14	28
	390	10	10.2	G	JCD16G397M016E040	2240	40	14	62.4	624	±40%	±50%	28	14	28
	470	10	10.2	G	JCD16G477M016E040	2240	40	14	75.2	752	±40%	±50%	28	14	28
	560	10	10.2	G	JCD16G567M016E040	2240	40	14	89.6	896	±40%	±50%	28	14	28

额定电压 (V. DC)	标称电容量 (μF)	产品尺寸(mm)		壳号	产品编码	交流纹波电流 max 100kHz (mA)	ESR max 100kHz (mΩ)	损耗角正切 max (%)	直流漏电流max (μA)		电容量变化范围 (%)		最大损耗角正切 (%)
额定电压 (V. DC)	标称电容量 (μF)	ΦD	L	壳号	产品编码	+25℃	+25℃	损耗角正切 max (%)	+25℃	+125℃	-55℃	+125℃	-55℃	+25℃	+125℃
25	22	5	5.8	C	JCD16C226M025E160	440	160	14	5.5	55	±40%	±50%	28	14	28
	33	5	5.8	C	JCD16C336M025E160	440	160	14	8.25	82.5	±40%	±50%	28	14	28
	47	5	5.8	C	JCD16C476M025E160	680	160	14	11.75	117.5	±40%	±50%	28	14	28
	47	6.3	5.8	D	JCD16D476M025E100	720	100	14	11.75	117.5	±40%	±50%	28	14	28
	56	5	5.8	C	JCD16C566M025E160	680	160	14	14	140	±40%	±50%	28	14	28
	56	6.3	5.8	D	JCD16D566M025E100	720	100	14	14	140	±40%	±50%	28	14	28
	68	6.3	5.8	D	JCD16D686M025E100	1040	100	14	17	170	±40%	±50%	28	14	28
	68	6.3	7.7	D8	JCD16D8686M025E060	1120	60	14	17	170	±40%	±50%	28	14	28
	82	6.3	5.8	D	JCD16D826M025E100	1040	100	14	20.5	205	±40%	±50%	28	14	28
	100	6.3	5.8	D	JCD16D107M025E100	1040	100	14	25	250	±40%	±50%	28	14	28
	100	6.3	7.7	D8	JCD16D8107M025E060	1120	60	14	25	250	±40%	±50%	28	14	28
	120	6.3	7.7	D8	JCD16D8127M025E070	1360	70	14	30	300	±40%	±50%	28	14	28
	150	6.3	7.7	D8	JCD16D8157M025E060	1440	60	14	37.5	375	±40%	±50%	28	14	28
	150	8	10.2	F	JCD16F157M025E054	1280	54	14	37.5	375	±40%	±50%	28	14	28
	180	6.3	7.7	D8	JCD16D8187M025E060	1440	60	14	45	450	±40%	±50%	28	14	28
	220	8	10.2	F	JCD16F227M025E054	1280	54	14	55	550	±40%	±50%	28	14	28
	270	8	10.2	F	JCD16F277M025E054	1600	54	14	67.5	675	±40%	±50%	28	14	28
	330	8	10.2	F	JCD16F337M025E054	1600	54	14	82.5	825	±40%	±50%	28	14	28
	330	10	10.2	G	JCD16G337M025E040	1600	40	14	82.5	825	±40%	±50%	28	14	28
	390	10	10.2	G	JCD16G397M025E040	2240	40	14	97.5	975	±40%	±50%	28	14	28
	470	10	10.2	G	JCD16G477M025E040	2240	40	14	117.5	1175	±40%	±50%	28	14	28
	560	10	10.2	G	JCD16G567M025E040	2240	40	14	140	1400	±40%	±50%	28	14	28

额定电压 (V. DC)	标称电容量 (μF)	产品尺寸(mm)		壳号	产品编码	交流纹波电流 max 100kHz (mA)	ESR max 100kHz (mΩ)	损耗角正切 max (%)	直流漏电流max (μA)		电容量变化范围 (%)		最大损耗角正切 (%)
额定电压 (V. DC)	标称电容量 (μF)	ΦD	L	壳号	产品编码	+25℃	+25℃	损耗角正切 max (%)	+25℃	+125℃	-55℃	+125℃	-55℃	+25℃	+125℃
35	10	5	5.8	C	JCD16C106M035E200	440	200	12	3.5	35	±30%	±30%	24	12	24
	22	5	5.8	C	JCD16C226M035E200	440	200	12	7.7	77	±30%	±30%	24	12	24
	33	5	5.8	C	JCD16C336M035E200	600	200	12	11.55	115.5	±30%	±30%	24	12	24
	33	6.3	5.8	D	JCD16D336M035E120	720	120	12	11.55	115.5	±30%	±30%	24	12	24
	39	5	5.8	C	JCD16C396M035E200	600	200	12	13.65	136.5	±30%	±30%	24	12	24
	47	6.3	5.8	D	JCD16D476M035E120	720	120	12	16.45	164.5	±30%	±30%	24	12	24
	56	6.3	5.8	D	JCD16D566M035E120	960	120	12	19.6	196	±30%	±30%	24	12	24
	68	6.3	5.8	D	JCD16D686M035E120	960	120	12	23.8	238	±30%	±30%	24	12	24
	68	6.3	7.7	D8	JCD16D8686M035E070	1120	70	12	23.8	238	±30%	±30%	24	12	24
	82	10	10.2	G	JCD16G826M035E060	1120	60	12	28.7	287	±30%	±30%	24	12	24
	100	6.3	7.7	D8	JCD16D8107M035E070	1360	70	12	35	350	±30%	±30%	24	12	24
	100	8	10.2	F	JCD16F107M035E054	1280	54	12	35	350	±30%	±30%	24	12	24
	120	6.3	7.7	D8	JCD16D8127M035E070	1360	70	12	42	420	±30%	±30%	24	12	24
	150	8	10.2	F	JCD16F157M035E054	1280	54	12	52.5	525	±30%	±30%	24	12	24
	180	8	10.2	F	JCD16F187M035E054	1600	54	12	63	630	±30%	±30%	24	12	24
	220	8	10.2	F	JCD16F227M035E054	1600	54	12	77	770	±30%	±30%	24	12	24
	220	10	10.2	G	JCD16G227M035E040	1600	40	12	77	770	±30%	±30%	24	12	24
	270	10	10.2	G	JCD16G277M035E040	1600	40	12	94.5	945	±30%	±30%	24	12	24
	330	10	10.2	G	JCD16G337M035E040	2240	40	12	115.5	1155	±30%	±30%	24	12	24
	390	10	10.2	G	JCD16G397M035E040	2240	40	12	136.5	1365	±30%	±30%	24	12	24

额定电压 (V. DC)	标称电容量 (μF)	产品尺寸(mm)		壳号	产品编码	交流纹波电流 max 100kHz (mA)	ESR max 100kHz (mΩ)	损耗角正切 max (%)	直流漏电流max (μA)		电容量变化范围 (%)		最大损耗角正切 (%)
额定电压 (V. DC)	标称电容量 (μF)	ΦD	L	壳号	产品编码	+25℃	+25℃	损耗角正切 max (%)	+25℃	+125℃	-55℃	+125℃	-55℃	+25℃	+125℃
40	10	5	5.8	C	JCD16C106M040E240	400	240	10	4	40	±20%	±20%	20	10	20
	22	5	5.8	C	JCD16C226M040E200	440	200	10	8.8	88	±20%	±20%	20	10	20
	22	6.3	5.8	D	JCD16D226M040E160	600	160	10	8.8	88	±20%	±20%	20	10	20
	33	6.3	5.8	D	JCD16D336M040E120	720	120	10	13.2	132	±20%	±20%	20	10	20
	33	6.3	7.7	D8	JCD16D8336M040E080	880	80	10	13.2	132	±20%	±20%	20	10	20
	47	6.3	5.8	D	JCD16D476M040E120	720	120	10	18.8	188	±20%	±20%	20	10	20
	47	8	10.2	F	JCD16F476M040E060	1000	60	10	18.8	188	±20%	±20%	20	10	20
	56	6.3	5.8	D	JCD16D566M040E120	960	120	10	22.4	224	±20%	±20%	20	10	20
	56	10	10.2	G	JCD16G566M040E060	1120	60	10	22.4	224	±20%	±20%	20	10	20
	68	6.3	7.7	D8	JCD16D8686M040E070	1120	70	10	27.2	272	±20%	±20%	20	10	20
	68	8	10.2	F	JCD16F686M040E060	1000	60	10	27.2	272	±20%	±20%	20	10	20
	82	10	10.2	G	JCD16G826M040E060	1120	60	10	32.8	328	±20%	±20%	20	10	20
	82	10	10.2	G	JCD16G826M040E060	1120	60	10	32.8	328	±20%	±20%	20	10	20
	100	6.3	7.7	D8	JCD16D8107M040E070	1360	70	10	40	400	±20%	±20%	20	10	20
		8	10.2	F	JCD16F107M040E054	1280	54	10	40	400	±20%	±20%	20	10	20
		10	10.2	G	JCD16G107M040E056	1280	56	10	40	400	±20%	±20%	20	10	20
	120	10	10.2	G	JCD16G127M040E056	1280	56	10	48	480	±20%	±20%	20	10	20
	150	8	10.2	F	JCD16F157M040E054	1280	54	10	60	600	±20%	±20%	20	10	20
	180	8	10.2	F	JCD16F187M040E054	1600	54	10	72	720	±20%	±20%	20	10	20
	220	10	10.2	G	JCD16G227M040E040	1600	40	10	88	880	±20%	±20%	20	10	20
	270	10	10.2	G	JCD16G277M040E040	1600	40	10	108	1080	±20%	±20%	20	10	20
	330	10	11.5	G11	JCD16G11337M040E040	2240	40	10	132	1320	±20%	±20%	20	10	20
	390	10	11.5	G11	JCD16G11397M040E040	2240	40	10	156	1560	±20%	±20%	20	10	20

额定电压 (V. DC)	标称电容量 (μF)	产品尺寸(mm)		壳号	产品编码	交流纹波电流 max 100kHz (mA)	ESR max 100kHz (mΩ)	损耗角正切 max (%)	直流漏电流max (μA)		电容量变化范围 (%)		最大损耗角正切 (%)
额定电压 (V. DC)	标称电容量 (μF)	ΦD	L	壳号	产品编码	+25℃	+25℃	损耗角正切 max (%)	+25℃	+125℃	-55℃	+125℃	-55℃	+25℃	+125℃
50	10	5	5.8	C	JCD16C106M050E240	400	240	10	5	50	±20%	±20%	20	10	20
	22	6.3	5.8	D	JCD16D226M050E160	600	160	10	11	110	±20%	±20%	20	10	20
	33	6.3	7.7	D8	JCD16D8336M050E080	880	80	10	16.5	165	±20%	±20%	20	10	20
	47	8	10.2	F	JCD16F476M050E060	1000	60	10	23.5	235	±20%	±20%	20	10	20
	56	10	10.2	G	JCD16G566M050E060	1120	60	10	28	280	±20%	±20%	20	10	20
	68	8	10.2	F	JCD16F686M050E060	1000	60	10	34	340	±20%	±20%	20	10	20
	82	10	10.2	G	JCD16G826M050E060	1120	60	10	41	410	±20%	±20%	20	10	20
	100	10	10.2	G	JCD16G107M050E056	1280	56	10	50	500	±20%	±20%	20	10	20
	120	10	10.2	G	JCD16G127M050E056	1280	56	10	60	600	±20%	±20%	20	10	20
63	10	6.3	5.8	D	JCD16D106M063E240	560	240	8	6.3	63	±20%	±20%	16	8	16
	22	6.3	7.7	D8	JCD16D8226M063E160	720	160	8	13.86	138.6	±20%	±20%	16	8	16
	33	8	10.2	F	JCD16F336M063E080	880	80	8	20.79	207.9	±20%	±20%	16	8	16
	47	8	10.2	F	JCD16F476M063E080	880	80	8	29.61	296.1	±20%	±20%	16	8	16
	56	10	10.2	G	JCD16G566M063E060	1120	60	8	35.28	352.8	±20%	±20%	16	8	16
	68	10	10.2	G	JCD16G686M063E060	1120	60	8	42.84	428.4	±20%	±20%	16	8	16
	82	10	10.2	G	JCD16G826M063E060	1120	60	8	51.66	516.6	±20%	±20%	16	8	16
80	22	8	10.2	F	JCD16F226M080E090	840	90	8	17.6	176	±20%	±20%	16	8	16
	33	10	10.2	G	JCD16G336M080E072	1088	72	8	26.4	264	±20%	±20%	16	8	16
	47	10	10.2	G	JCD16G476M080E072	1088	72	8	37.6	376	±20%	±20%	16	8	16

额定纹波电流频率补正系数

Electrostatic capacity (C)	频率 (f)	100 Hz ≤ f < 200Hz	200 Hz ≤ f < 300Hz	300 Hz ≤ f < 500Hz	500 Hz ≤ f <1kHz
C < 47μF	补正系数	0.10	0.10	0.15	0.20
47μF ≤ C < 150μF		0.15	0.20	0.25	0.30
150μF ≤ C		0.15	0.25	0.25	0.30

Electrostatic capacity (C)	频率 (f)	1kHz ≤ f < 2kHz	2kHz ≤ f < 3kHz	3kHz ≤ f < 5kHz	5kHz ≤ f < 10kHz
C < 47μF	补正系数	0.30	0.40	0.45	0.50
47μF ≤ C < 150μF		0.40	0.45	0.55	0.60
150μF ≤ C		0.45	0.50	0.60	0.65

Electrostatic capacity (C)	频率 (f)	10kHz ≤ f < 15kHz	15kHz ≤ f < 20kHz	20kHz ≤ f < 30kHz	30kHz ≤ f < 40kHz
C < 47μF	补正系数	0.60	0.65	0.70	0.75
47μF ≤ C < 150μF		0.70	0.75	0.80	0.80
150μF ≤ C		0.75	0.80	0.85	0.85

Electrostatic capacity (C)	频率 (f)	40kHz ≤ f < 50kHz	50kHz ≤ f < 100kHz	100kHz ≤ f < 500kHz	500kHz ≤ f
C < 47μF	补正系数	0.80	0.85	1.00	1.05
47μF ≤ C < 150μF		0.85	0.90	1.00	1.00
150μF ≤ C		0.85	0.90	1.00	1.00

耐久考验后的ESR (100kHz, -40℃)

尺寸编号	Φ 5 × L5.8	Φ 6.3 × L5.8	Φ 6.3 × L7.7	Φ 8 × L10.2	Φ 10 × L10.2
ESR (Ω)	2.0	1.4	0.8	0.4	0.3
