高精度加速度计测试系统
产品特性
三通道高精度加速度计测试系统将选用高精度I/F转换电路结合高分辨率脉冲采集组件来实现高精度加速度计测量。测试系统支持电脑软件程控，不仅可以实现单次测试，还可以实现多功能自动测试，减少测试的人为参与。
产品介绍
样品申请
技术问答
1. 概述
三通道高精度加速度计测试系统将选用高精度I/F转换电路结合高分辨率脉冲采集组件来实现高精度加速度计测量。测试系统支持电脑软件程控，不仅可以实现单次测试，还可以实现多功能自动测试，减少测试的人为参与。

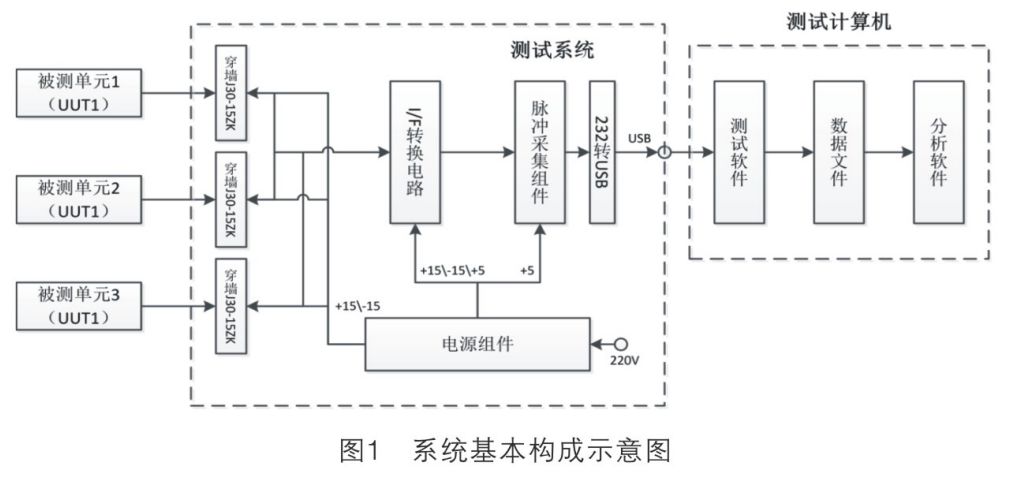

系统基本构成如图1所示，主要包括三部分：电源组件、I/F转换电路及脉冲计数组件，其中电源组件负责为I/F转换 电路、被测传感器提供供电，供电电源开关提供两层控制开关，一层由软件控制、一层由硬件控制；I/F转换电路用于将 加速度计输出的电流信号转换为脉冲信号；脉冲计数组件负责对I/F转换电路输出的脉冲信号进行采样计数，然后将采集 结果通过USB线上传至计算机显示、处理及分析。
2. 系统电/机械接口
测试系统供电输入: 市电 AC220V (50Hz), 通用三相插座;
被测传感器供电输出: +15V/0.2A, -15V/0.2A, 接线柱或连接器形式;
数据输出接口: 方形USB接口;
机箱外形尺寸采用1U型工控机外形。
3. 主要功能
(1) 采集三路加速度计的电流信号;
(2) 存储测试数据、导出测试数据;
(3) 校准功能：外界输入标准电流源，可对系统的标度因数进行校准;
(4) 阈值电流: ≤5nA, 量程可定制;
(5) 系统可以进行自动化测试配置功能，通过软件设定流程，自动完成加速度计的重复性、稳定性、高低温等测试需要, 过程无需人为干预。

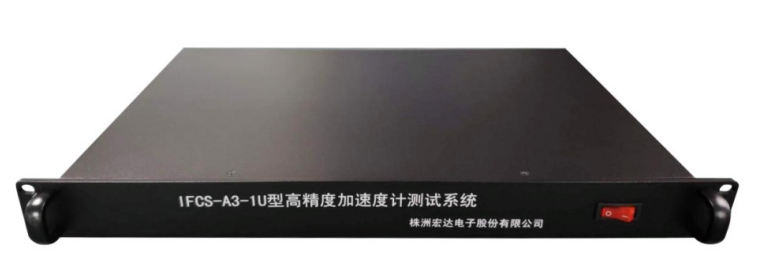

4. 产品实物图
