薄膜电阻器
产品特性
•薄膜电阻器主要运用于光通讯、射频微波毫米波通讯以及LED电流监控电路。
•主要使用的电路通常有：放大器、耦合器、振荡器、滤波器、衰减器等。
•寄生参数小，使用频率高至50GHz。
•电阻膜为氮化钽，防潮。
•表面纯金电极，适合金丝，金带等微组装工艺。
•适合导电胶粘接。
•不含铅，绿色环保，符合RoHs标准。
Close
产品标准
尺寸
参数表
样品申请
技术问答
订货示例
| FR | 0402 |
B |
A |
101 |
J |
T |
型号 |
尺寸 |
外形结构 |
材料代码 |
阻值代码 |
精度代码 |
包装方式 |
FR: 薄膜电阻器 |
0101 |
见外形结构 |
A: 99氧化铝 |
前2位数是有效数字, 第3位代表零的个数， R代表小数点 |
J: ±5% |
T: 编带包装 |

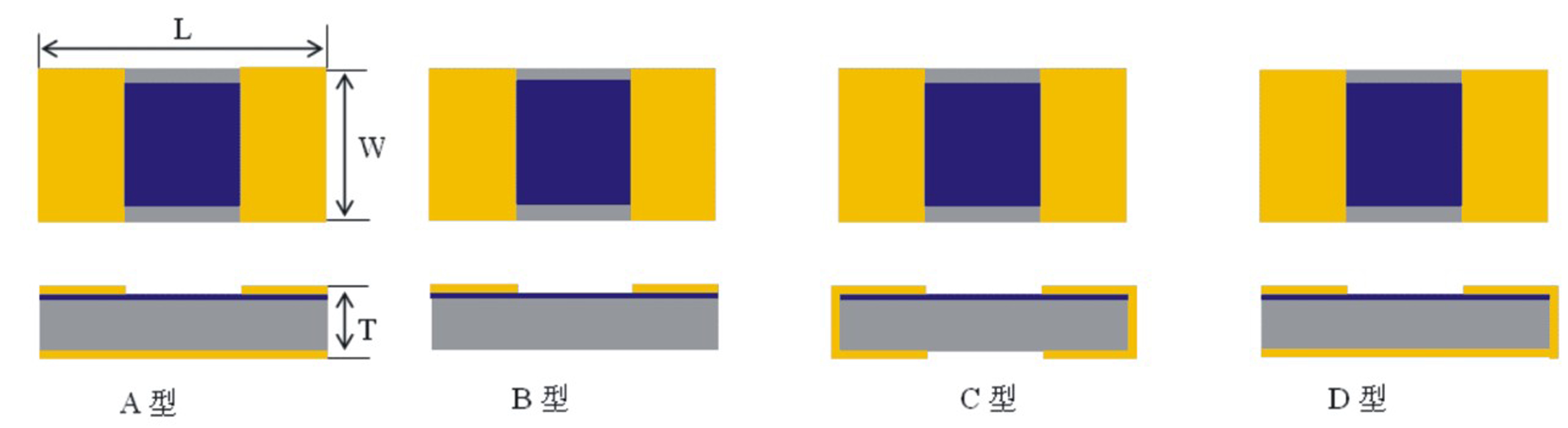

外形结构
尺寸规格
尺寸代码 |
尺寸大小 (mm) |
阻值范围 (Ω) |
常规阻值 |
0101 |
0.300×0.254×0.254 |
10–100 |
25, 50, 100 |
0201 |
0.508×0.254×0.254 |
10–200 |
25, 50, 100, 200 |
0402 |
1.012×0.508×0.254 |
10–1000 |
25, 50, 100, 200 |
0603 |
1.524×0.762×0.254 |
10–1000 |
25, 50, 100, 200, 500 |
