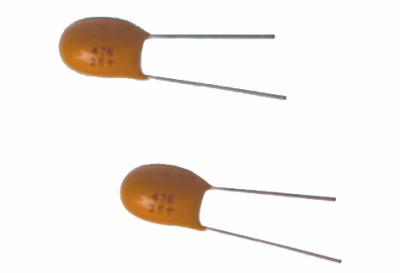

CA52
产品特性
•树脂包封、单向引出、引线形状多样化、有极性；
•电性能稳定、可靠性好、体积小、适用温度范围宽；
•适用于电视、电话、影碟机、仪器仪表等高密度组装的印刷电路和小型化的电子设备的直流或脉动电路；
•执行标准：QJ/PWV 84-2003；
•订货格式：CA52-16V47μF-M：1000只。
品牌对比
使用温度范围：-55℃~+125℃；
降额设计见应用指导4.1；
电容量允许偏差：K级：±10%，M级：±20%；
室温漏电流：I0≤0.01CRUR(μA)或0.5μA (取大者)；

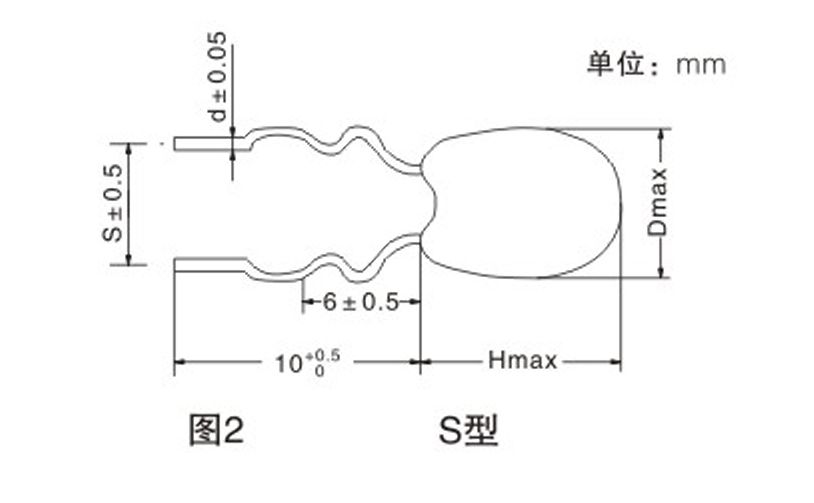

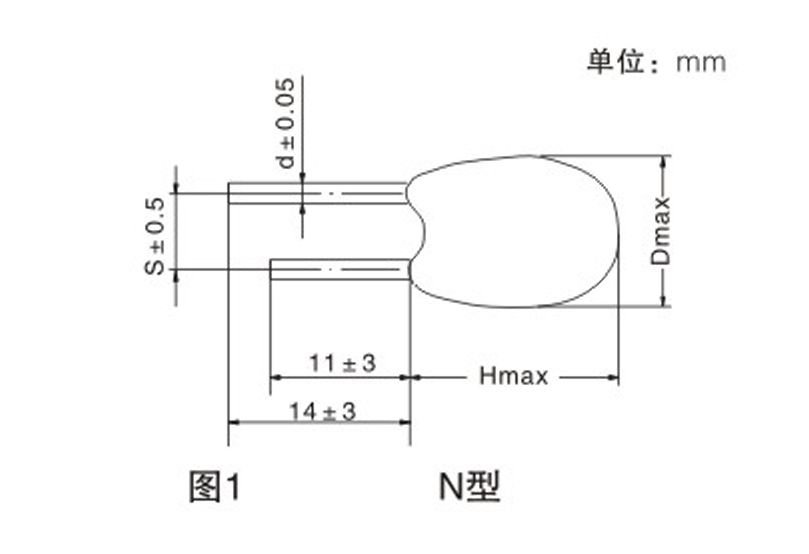

外形尺寸、额定电压、降额电压、标称电容量：见图1、图2和表1；
高低温特性：不超过表2规定。
表1 额定电压、降额电压、标称电容量、外形尺寸
额定电压 UR(V) |
4 |
6.3(6) |
10 |
16(15) |
25 |
35(32) |
40 |
50 |
||
外形尺寸 (mm) |
标称电容量 CR(μF) |
|||||||||
D×H |
d |
s |
||||||||
3.5×5.0 |
0.5 |
2.0 |
1.5
|
1.0
|
0.68
|
0.47
|
0.33
|
0.1 |
0.1
|
0.1
|
4.6×6.5 |
0.5 |
2.0 |
10 |
6.8 |
4.7 |
3.3 |
2.2 |
1.5 |
1.0 |
0.68 |
4.5×7.0 |
0.5 |
2.5 |
47 |
33 |
22 |
15 |
10 |
4.7 |
3.3 |
2.2 |
6.0×8.0 |
0.5 |
2.5 |
100 |
68 |
47 |
33 |
22 |
10 |
6.8 |
4.7 |
7.5×10 |
0.5 |
5.0 |
220 |
150 |
100 |
68 |
47 |
22 |
15 |
10 |
表2 高低温特性
标称电容量 CR(μF) |
电容量变化范围 (%) |
损耗角正切 max (%) |
漏电流 max (μA) |
||||||
-55℃ |
85℃ |
125℃ |
55℃ |
+25℃ |
85℃ |
125℃ |
85℃ |
125℃ |
|
0.1–1.0 |
±8 |
±12 |
±15 |
4 |
4 |
6 |
6 |
10I0 |
12.5I0 |
1.5–6.8 |
6 |
6 |
8 |
8 |
|||||
10–68 |
8 |
8 |
10 |
10 |
|||||
100–330 |
10 |
10 |
12 |
12 |
|||||
注：
1.禁止使用万用表不分极性的测量钽电容器；
2. 电容量、损耗角正切的测量频率为100Hz, 直流偏置电压U_=2.20-1.0V，交流偏置U~=1.00-0.5V(有效值)。测量方式采用串联等效电路；
3. 大容量或超过本标准中的特殊尺寸产品可以同我公司协商生产；
4. 测量125℃漏电流时施加降额电压测量。
