CN45
产品特性
•该产品阳极采用一氧化铌为阳极基材，对开关电源电路直流浪涌冲击呈钝感；
•具有极强的抗直流浪涌能力，不燃烧爆炸，可靠性比钽电容器高一个数量级，
接近安规电容器的等级，可满足高可靠电源电路的高安全性要求；
•具有优良的抗直流浪涌能力和更高的耐交流纹波能力，适用于存在高纹波交流信号和大直流浪涌电流的电路；
•在使用到低阻抗开关电源电路时，与钽电容器相比，可以不必施加更多的降额电压，
只需降额10%既可满足高可靠安全性要求，出现意外的击穿需要非常大的电流，
而且会呈现出1K以上的电阻模式，不会造成连续击穿，使用在存在高浪涌电压电流的开关电源电路，
由于几乎不需要降额，10V产品可以替代25V以下钽电容器安全使用；
•外形尺寸和容量系列与片式钽电容相同，可以代替工作电压小于等于10V的片式钽电容
和陶瓷电容器使用在一、二级电源电路作为滤波和储能充放电，具有完美的安全性；
•执行标准：QJ/XY122-2019。
品牌对比
标称电容量 |
电容量变化范围 |
最 大 值 |
|||||||
损耗角正切值 (％) |
漏电流 (μA) |
||||||||
-55℃ |
85℃ |
125℃ |
-55℃ |
25℃ |
85℃ |
125℃ |
85℃ |
125℃① |
|
≤ 1.0 |
-12 |
+10 |
+15 |
6 |
4 |
6 |
20I0 |
25I0 |
|
1.5–68 |
10 |
6 |
10 |
||||||
100–1000 |
12 |
8 |
12 |
||||||
壳号 |
EIA |
EIA |
L |
W1 |
H |
S |
W2 |
C |
2312 |
6032–25 |
6.00±0.30 |
3.20±0.30 |
2.50±0.30 |
1.30±0.30 |
2.20±0.30 |
H |
2917 |
7343–19 |
7.30±0.30 |
4.30±0.20 |
1.90±0.30 |
1.30±0.30 |
2.40±0.30 |
D |
2917 |
7343–28 |
7.30±0.30 |
4.30±0.30 |
2.80±0.30 |
1.30±0.30 |
2.40±0.30 |
E |
2917 |
7343–41 |
7.30±0.30 |
4.30±0.30 |
4.10±0.30 |
1.30±0.30 |
2.40±0.30 |
V |
2924 |
7361–36 |
7.30±0.30 |
6.10±0.30 |
3.60±0.30 |
1.40±0.30 |
3.00±0.30 |
产品编码
CN45 C 010 K 107 T
① ② ③ ④ ⑤ ⑥
①型号: CN45
②壳号: C(见上表)
③直流额定电压: 004=4Vdc; 6R3=6.3Vdc; 010=10Vdc; 016=16Vdc.
④容量允差: K=±10%; M=±20%
⑤容量代码: 前两位数字为有效数字，单位为pF，第三位数字为指数。（即有效数字后跟多少个0）
⑥包装方式: T=编带; W=盘装
环保声明
RoHS 声明 (6/6) 符合 2002/95/EC 指示要求， 即规定使用100%Sn 焊料, 金镀层或无磁性 100%Sn 焊料。

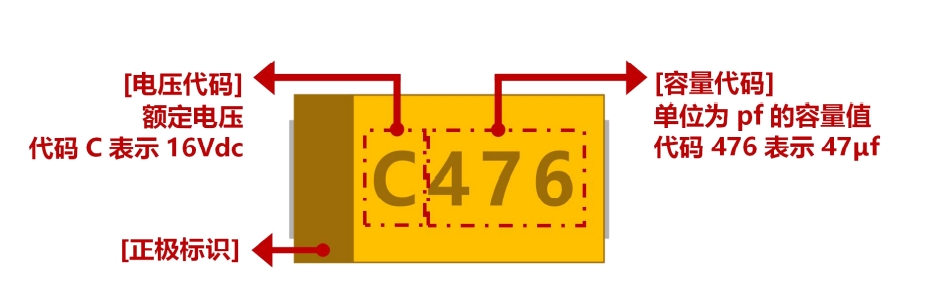

产品标识
产品规格壳号对照表(壳号代码)
| 额定电压 (V) | 4 |
6.3 |
10 |
16 |
|
电压代码 |
G |
J |
A |
C |
|
容量 (μF) |
容量代码 |
壳号 |
|||
22 |
226 |
C |
C |
C |
C |
33 |
336 |
C |
C |
C/D/H |
D/H |
47 |
476 |
C |
C |
C/D/H |
D/H |
68 |
686 |
C/D/H |
C/D/H |
D/H |
D/H |
100 |
107 |
C/D/H |
C/D/H |
D/H |
D/H |
150 |
157 |
C/D/H |
D/H/E |
D/E |
E/V |
220 |
227 |
D/H/E |
D/H/E |
D/E/V |
E/V |
330 |
337 |
D/E |
D/E/V |
E/V |
|
470 |
477 |
D/E |
D/E/V |
E/V |
|
680 |
687 |
D/E/V |
E/V |
|
|
1000 |
108 |
V |
|
|
|
产品额定电压及降额电压
| 额定电压 (V) | 4 |
6.3 |
10 |
16 |
电压代码 |
G |
J |
A |
C |
降额电压 (V) |
2.5 |
4 |
6.3 |
10 |
产品等效串联电阻对照表
| 额定电压 (V) | 4 |
6.3 |
10 |
16 |
标称电容量 (μF) |
等效串联电阻 (Ω) (最大) |
|||
33 |
0.8 |
0.8 |
0.8 |
0.8 |
47 |
0.8 |
0.6 |
0.8 |
0.8 |
68 |
0.8 |
0.6 |
0.8 |
0.8 |
100 |
0.8 |
0.6 |
0.8 |
0.8 |
150 |
0.8 |
0.5 |
0.5 |
0.5 |
220 |
0.6 |
0.5 |
0.2 |
0.2 |
330 |
0.3 |
0.2 |
0.2 |
|
470 |
0.2 |
0.2 |
|
|
680 |
0.2 |
|
|
|
1000 |
0.2 |
|
|
|
产品测试条件
| 测试条件 | 内容 |
||
容量和损耗 |
频率100HZ |
交流信号 1V (额定电压小于 4V时使用0.3V) |
直流偏压2V |
漏电流 |
额定电压 |
串联电阻1000欧姆 |
充电3分钟后读数 |
等效串联电阻 |
频率100KHZ |
交流信号1V |
直流偏压2V |
